Кроме котлов с обычным способом сжигания твёрдого топлива, есть модели с пиролизным сжиганием твёрдого топлива (газогенераторные котлы). КПД у таких котлов доходит до 80 %. Газогенераторные котлы за счёт повышенного КПД уменьшают расход топлива и позволяют получать тепло от одной закладки топлива в течение длительного времени – до 12 часов. Особое горение в таких котлах обеспечивается форсункой дожига горючих газообразных веществ во второй камере сгорания. Благодаря режиму длительного горения, в котором работает котёл, и постоянному охлаждению камеры сгорания котла теплоносителем, его корпус не перегревается, обеспечивается долговечность аппарата.
Аппарат отопительный водогрейный твердотопливный АОВТ
НАЗНАЧЕНИЕ
Котёл предназначен для системы водяного отопления малоэтажных зданий при рабочем давлении до 2 атмосфер и максимальной температуре нагрева воды 95°С.
Сгорание топлива происходит в режиме газогенерации, что позволяет значительно уменьшить расход топлива.
Камера сгорания разделена на 2 части перевалочными листами. В нижней части происходит пиролиз топлива, в верхней – дожигание газообразных веществ, исходящих от тления топлива, с помощью форсунок дожига с инжектором.
Аппарат работает на разных видах твёрдого топлива: это дрова, отходы древесины, картон, торфяные брикеты, бурый уголь.
Котлы этого типа имеют своеобразную конструкцию, они энергонезависимы, могут работать без циркуляционного насоса, с естественной циркуляцией. Имея сравнительно большую ёмкость камеры котла они достаточно инерционны, то есть имеют способность сглаживать резкие перепады температуры теплоносителя.
Глубина камеры сгорания позволяет использовать дрова длиной более 50 см.
При заполнении всего объёма топки гарантируется время беспрерывной работы на одной закладке топлива 3-12 часов.
В комплекте группа безопасности котла – термоманометр и клапан.
Аппарат может быть переоборудован для сжигания природного газа с помощью газовой горелки «Пламя-1».
ПРЕИМУЩЕСТВА
· рабочее давление - до 2 атм.
· камера сгорания с омываемым контуром для предотвращения высоких тепловых нагрузок.
· время работы на одной закладке топлива до 12 часов
· большая по сравнению с аналогичными котлами камера сгорания позволяет продлевать период горения на одной закладке топлива
· большая прямоугольная дверца облегчает загрузку дров в топливную камеру
· два утолщённых перевалочных листа для улучшения теплоотдачи и уменьшения температуры отводимых продуктов сгорания
· 7 типоразмеров мощностью от 10 до 75 кВт
· возможность встраивания в блочно-модульную котельную.

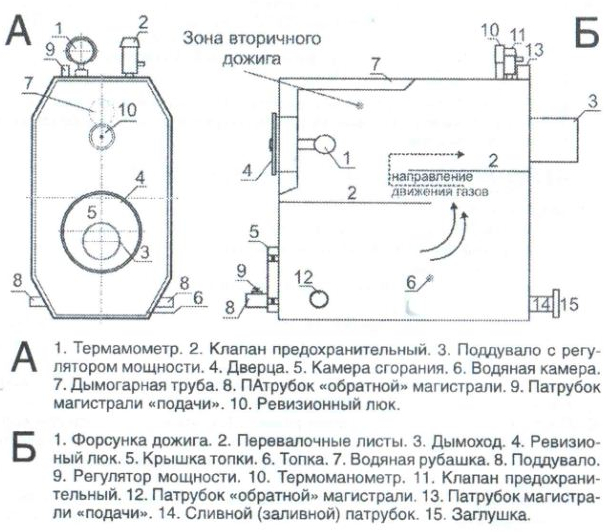

СХЕМА КОТЛА АОВТ
|
Наименование |
АОВТ-12 |
АОВТ-20 |
АОВТ-25 |
АОВТ-32 |
АОВТ-48 |
АОВТ-65 |
АОВТ-75 |
|
Отапливаемая площадь, м2 |
100-120 |
150-200 |
200-250 |
250- 300 |
350- 480 |
500 600 |
600- 700 |
|
Ширина ´глубина´высота, мм (+-10%) |
440´646´896 |
508´708´808 |
558´758´858 |
608´808´908 |
658´858´958 |
708´908´1008 |
758´958´1058 |
|
Мощность ,кВт |
10-15 |
15-20 |
20-25 |
25-32 |
35-48 |
50-65 |
65-75 |
|
КПД. % |
65-75 |
|
Максимальное рабочее давление, бар |
2 |
|
Температура теплоносителя, °С |
90-95 |
|
Объем теплоносителя в котле, л |
70 |
93 |
110 |
129 |
148 |
167 |
190 |
|
Объем камеры сгорания, л |
73 |
93 |
110 |
168 |
195 |
251 |
317 |
|
Необходимая тяга дымохода, мбар |
0,19 |
0,21 |
0,23 |
0,25 |
0,28 |
0,32 |
0,32 |
|
Максимальная длина полена, мм |
500 |
600 |
650 |
700 |
750 |
800 |
800 |
|
Вес котла, кг |
130 |
178 |
205 |
239 |
273 |
313 |
350 |
|
Диаметр резьбы системы отопления, мм |
40 |
40 |
50 |
50 |
65 |
65 |
65 |
|
Диаметр дымохода, мм |
159 |
159 |
159 |
159 |
219 |
219 |
219 |
|
