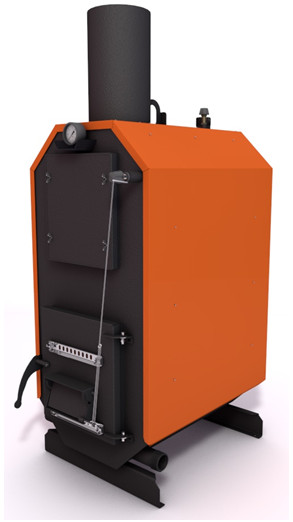

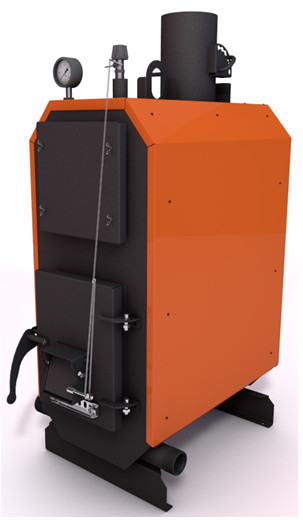

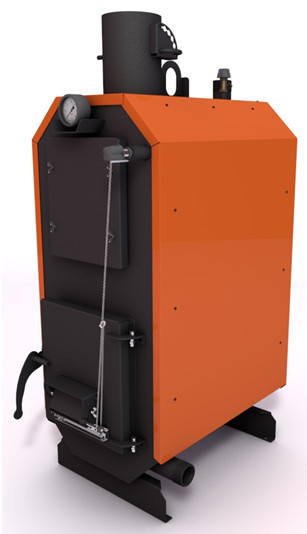

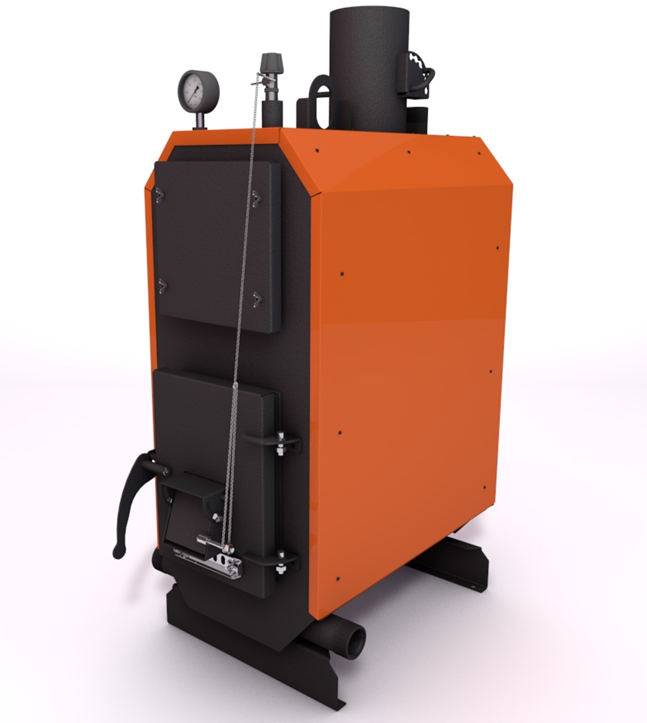

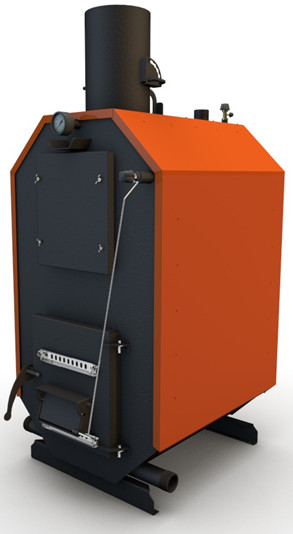

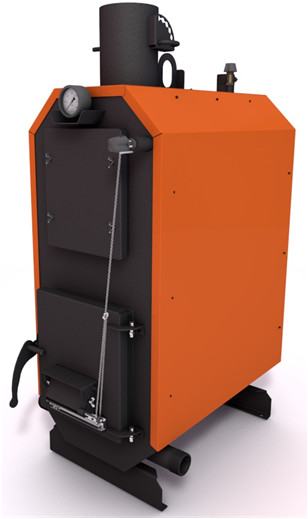

Котлы отопительные дровяные «Flames» серии КОД
Котлы «Flames» (огонь англ.) серии КОД обеспечивают эффективный нагрев теплоносителя с КПД до 86% благодаря особым условиям горения топлива и конструкции котла. Горение – длительное, равномерное, экономичное, регулируемое. Котлы серии КОД могут быть установлены в системах теплоснабжения с естественной циркуляцией, с расширительным баком открытого типа, и в отопительных системах закрытого типа с принудительной циркуляцией, с насосом и расширительным баком мембранного типа. В конструкции реализовано подовое (бесколосниковое) верхнее горение дров, при котором дрова прогорают полностью с минимальным образованием золы.

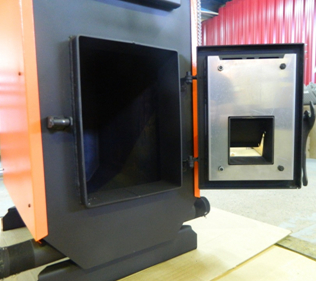

Стальной сварной корпус котла, выполнен из листовой стали и состоит из топки с теплосъёмниками, образующими единый теплообменник с большой поверхностью нагрева. Толщина металла топки – 4,0 мм. Детали, подвергаемые действию высоких температур и влажности: экраны дверки и ревизии, шибер дымохода, внутреннее полотно ревизии, шибер подачи первичного воздуха, регулятор вторичного воздуха изготовлены из жаропрочной нержавеющей стали с содержанием хрома 16%.
Двойные стенки корпуса котла и теплосъемников образуют единую водяную рубашку. Камера сгорания и теплосъёмники образуют теплообменник с большой площадью поверхности, контактирующей с огнём. Благодаря конструкции и реализуемому в такой конструкции подовому горению КПД нагрева теплоносителя повышается до 86%. Котлы изготовлены в строгом соответствии с ГОСТ 20548-87 "Котлы отопительные водогрейные теплопроизводительностью до 100 кВт".
Преимущества:

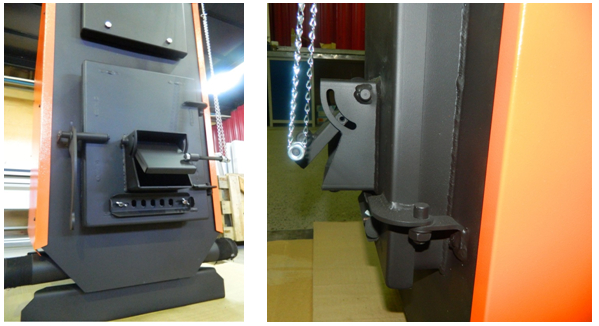

· Возможность использования регулятора тяги, автоматизирующего управление процессом горения.
· Подовое (бесколосниковое) внешнее горение идёт по направлению сверху вниз укладки дров. Благодаря сбалансированной подаче первичного и вторичного воздуха дрова горят с торцов и поверх укладки, а дрова, находящиеся внутри укладки, являются запасом топлива, постепенно подпитывая процесс горения. Пиролизные газы, образующиеся при нагреве дров внутри закладки, дожигаются в горизонтальном верхнем горящем слое. Очаг горения в топке опускается вниз по мере прогорания топлива, которое при этом сгорает значительно медленнее, чем при горении в объёме, при этом КПД значительно возрастает.
· Большая высокая топка обеспечивает перемешивание печных газов с разогретым воздухом для их дожигания, что способствует длительности сжигания дров.
· Благодаря подаче вторичного воздуха в верхнюю часть топки горючие газообразные вещества успевают полностью сгорать и отдавать тепло теплоносителю, обеспечивая длительность горения топлива.
· При условии стандартного утепления дома и использования сухих дров длительность горения одной закладки – до 10 и более часов.
· Котлы КОД имеют широкий диапазон регулируемой мощности, что позволяет получать комфортное тепло при разных климатических условиях, а запас мощности обеспечивает длительность горения одной закладки топлива при значительных морозах.
· Теплосъёмники, являющиеся элементами «рубашки» для теплоносителя и образующие двухходовое (КОД-12) или трёхходовое (КОД-15/20/25/30) движение продуктов сгорания, обеспечивают эффективный съём тепла в конвективной части топки.
· Котлы серии КОД надёжны и долговечны. Толщина металла топки – 4 мм. Стенки топки и теплосъёмников, являющихся элементами «рубашки» для теплоносителя, постоянно охлаждаются теплоносителем, благодаря чему сталь котла не перегревается.
· Стандартный размер дров от 540 до 640 мм.
· В комплекте термоманометр и предохранительный клапан.

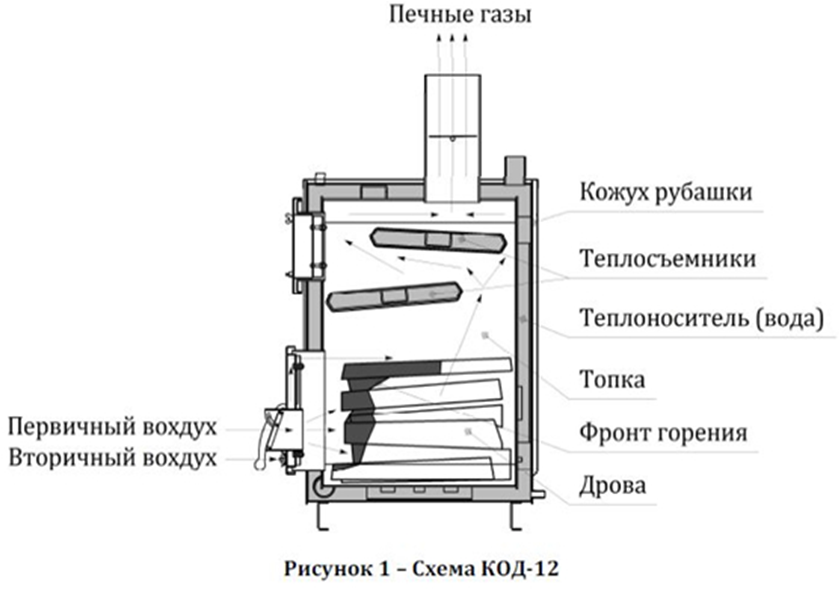

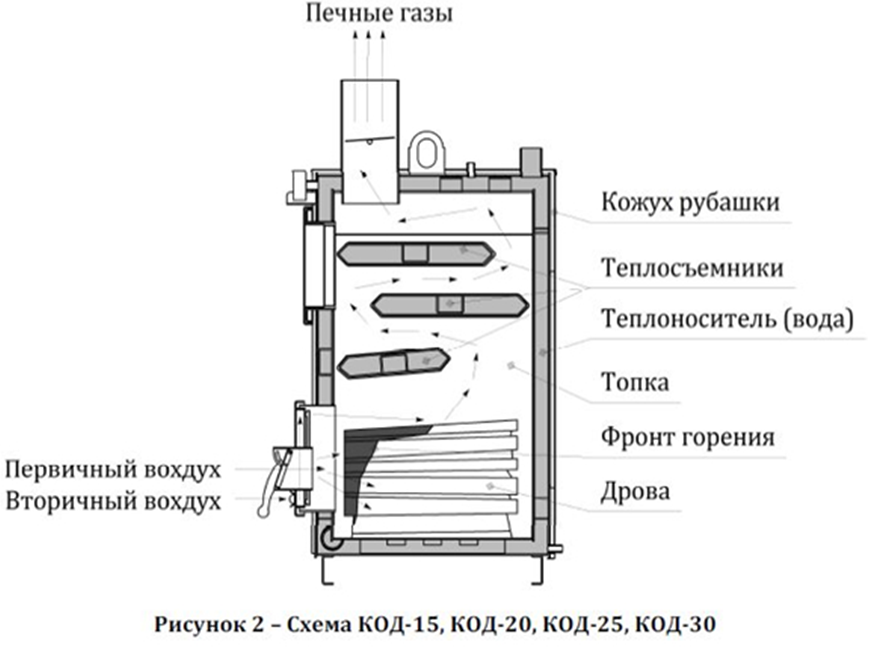

Схемы котлов КОД
Технические характеристики
|
Тех. параметры |
Ед. изм. |
КОД-12 |
КОД-15 |
КОД-20 |
КОД-25 |
КОД-30 |
|
Тепловая производительность (мин. - ном.) |
кВт/
час |
4-15 |
6-20 |
8-25 |
10-30 |
12-38 |
|
Отапливаемая площадь при высоте потолков 3 м |
м² |
120 |
150 |
200 |
250 |
300 |
|
Длина дров (макс.) |
мм |
540 |
540 |
640 |
640 |
640 |
|
Проём дверцы |
мм |
240×340 |
300×340 |
300×340 |
340×400 |
340×400 |
|
Объём загрузки дров |
л |
63 |
83 |
96 |
143 |
170 |
|
Вес котла |
кг |
166 |
208 |
227 |
287 |
320 |
|
Объём теплоносителя в котле |
л |
65 |
80 |
105 |
120 |
140 |
|
Допустимое рабочее давление в системе (макс.) |
бар |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Допустимая температура теплоносителя (макс.) |
⁰С |
95 |
95 |
95 |
95 |
95 |
|
Рекомендуемая температура теплоносителя |
⁰С |
60-80 |
60-80 |
60-80 |
60-80 |
60-80 |
|
Рекомендуемая температура обратной воды (мин.) |
⁰С |
55 |
55 |
55 |
55 |
55 |
|
Температура продуктов сгорания на выходе из котла |
⁰С |
110-250 |
110-250 |
110-250 |
110-250 |
110-250 |
|
Площадь нагрева теплообменника |
м² |
1,9 |
2,5 |
2,9 |
3,6 |
4,29 |
|
КПД при влажности дров 20% |
% |
77-86 |
77-86 |
77-86 |
77-86 |
77-86 |
|
Диаметр дымохода (мин.) |
мм |
150 |
150 |
150 |
150 |
200 |
|
Сечение дымохода (мин.) |
см |
16,5×16,5 |
16,5×16,5 |
16,5×16,5 |
16,5×16,5 |
20×20 |
|
Высота дымохода (мин.) |
м |
6 |
7 |
8 |
9 |
9 |
|
Подключение котла к системе теплоснабжения |
Ду мм |
50 |
50 |
50 |
50 |
50 |
|
Ширина котла |
мм |
510 |
560 |
560 |
590 |
695 |
|
Длина котла |
мм |
830 |
830 |
930 |
930 |
930 |
|
Высота котла |
мм |
1296 |
1378 |
1378 |
1520 |
1580 |
|
Высота от основания до центра входного патрубка |
мм |
122 |
135 |
135 |
135 |
135 |
 |
| КОД -12 |
| ЦЕНА 35200 РУБ. |
|
 |
| КОД -15 |
| ЦЕНА 38990 РУБ. |
|
|
 |
| КОД -20 |
| ЦЕНА 43550 РУБ. |
|
 |
| КОД -25 |
| ЦЕНА 52200 РУБ. |
|
|
|
|
|
КОД -30 |
|
ЦЕНА 59800 РУБ. | |
|
|
