Методы и правила крепления стоек и полок кабельных лотков

Соединение со стеной

Формирование конструкции кабельной системы на стенах основывается на креплении полок с помощью настенных или консольных кронштейнов. Главным преимуществом такого крепления становится возможность создания сразу нескольких ярусов консольных конструкций, по которым проходит кабель. Лотки формируют раздельное размещение кабелей, которое необходимо при прокладке оптических систем и медных конструкций, которые не должны контактировать между собой. На вертикальной плоскости используются скобы-кронштейны. На несущей поверхности крепятся стойки формата ГЭМ.

Универсальные системы креплений могут сочетаться при создании сети, которая прокладывается по горизонтальным и вертикальным поверхностям. Применение стоек и полок разделяет разные кабели, упрощая процесс монтажа и ремонта.

Крепление на потолке

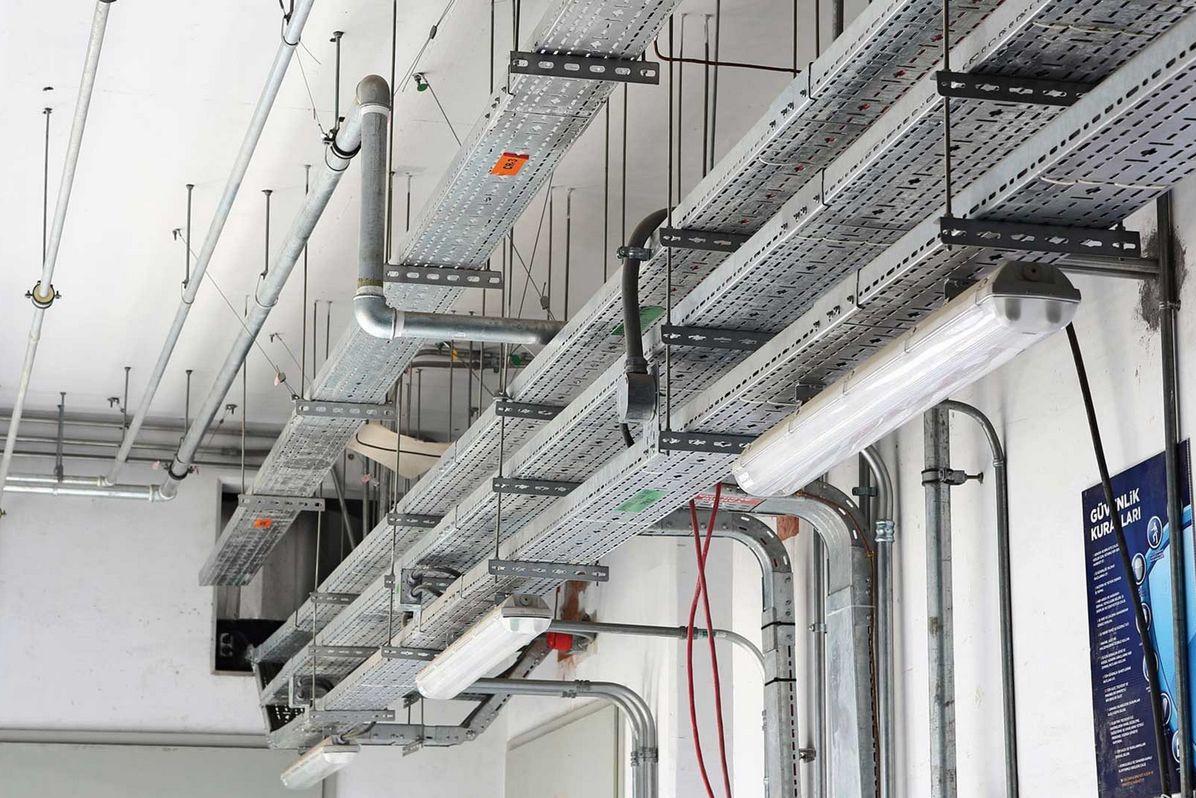

Крепление на потолке используется при отсутствии места на формирование кабельной системы на стене. В таком случае крепление происходит разными способами: с помощью кронштейна и стойки, монтажного профиля и стойки, полки и стойки, использование перфоленты для монтажа лотка, С - образного подвеса и шпилек.

Монтаж с помощью стойки и других элементов происходит по одному сценарию. Для начала к потолку с помощью анкер-болтов или забивного анкера крепят кабельные стойки. Дальше с помощью кронштейна соединяют монтажный профиль и полки кабельные К1160-К1163 тут, крепление которых осуществляется с помощью сварки или скоб К1157.

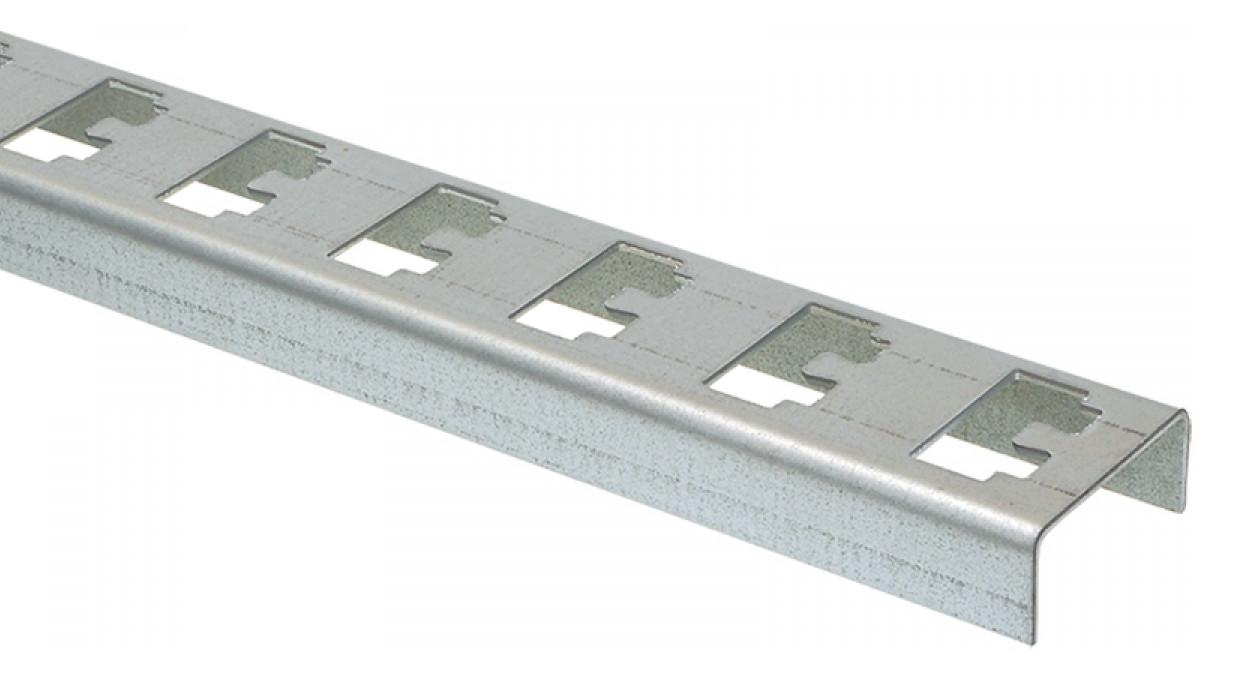

Установка потолочных кронштейнов выполняется через каждые полтора-два метра. Они могут размещаться в середине стыка или на самом кабельном лотке. Способ установки позволяет проводить монтаж и демонтаж конструкций, ремонт и замену в короткие сроки с использованием минимального количества дополнительного оборудования. Монтаж упрощается при использовании кабельных стоек с разным числом отверстий и длиной стандарта К1150-К1155.

Самым простым и доступным вариантом становится крепление к перфоленте, соединенной с потолком с использованием вворачивающихся анкеров. Альтернативой становится применение С-образных подвесов, которые применяются при монтаже полок К1160-К1164. Соединение кабелей и коробов с основанием осуществляется с помощью шпилек. Они также размещаются через полтора-два метра. При большой массе кабельных систем рекомендовано использование двух шпилек.

Такие технологии также могут использоваться при формировании универсальных систем, расположенных на потолке, стенах, размещенных на полу.
