Экспертиза промышленной безопасности сосудов, работающих под давлением

Сосуды, работающие под давлением, — один из самых распространённых типов оборудования на опасных производственных объектах. Воздушные ресиверы компрессорных станций, автоклавы, деаэраторы, теплообменники, сепараторы, буферные и технологические ёмкости — все они накапливают энергию сжатой среды, и при разрушении эта энергия высвобождается мгновенно. Даже относительно небольшой сосуд под давлением при разрыве способен разрушить строительные конструкции и травмировать людей. Поэтому по мере выработки ресурса такое оборудование обязательно проходит техническое диагностирование и экспертизу промышленной безопасности, которую вправе проводить только организация с лицензией Ростехнадзора и аттестованными экспертами. Одной из профильных компаний в этой области является https://prompb.ru/, обследующая сосуды и аппараты под давлением на предприятиях нефтяной, газовой, химической, металлургической и пищевой промышленности. Ниже разберём, какие сосуды поднадзорны, когда экспертиза обязательна, как проходит диагностирование и какую роль играют гидравлические испытания.

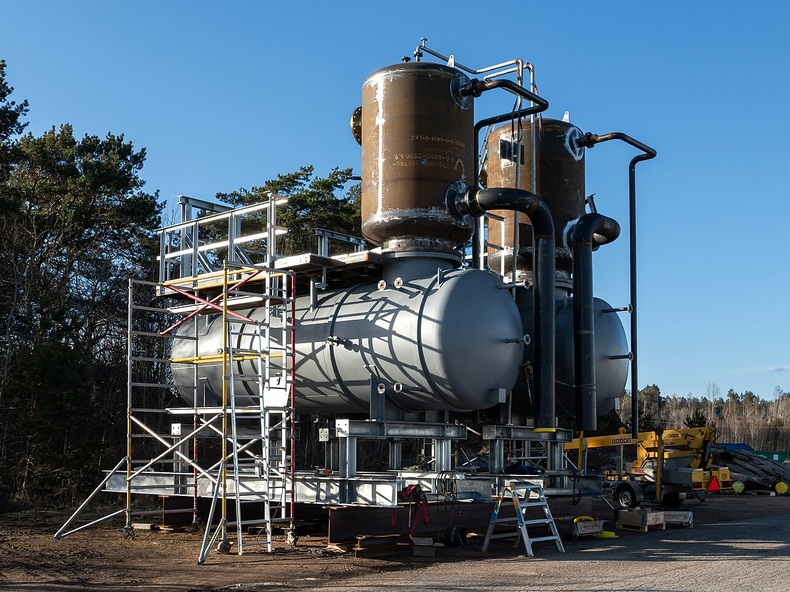

Сосуды, работающие под давлением, — объект экспертизы промышленной безопасности

Какие сосуды относятся к поднадзорному оборудованию

Под требования промышленной безопасности подпадают сосуды, работающие под избыточным давлением более 0,07 МПа. К этой группе относят широкий спектр оборудования: воздушные ресиверы, автоклавы, деаэраторы, теплообменные аппараты, сепараторы, колонные и ёмкостные аппараты, баллоны, цистерны и бочки для сжатых, сжиженных и растворённых под давлением газов, а также сосуды с рабочей средой в виде пара и горячей воды выше установленных параметров. Общий признак у всех один — рабочая среда находится под избыточным давлением, а значит, несёт потенциальную опасность.

Объектом диагностирования выступает не только корпус сосуда, но и все его несущие элементы: обечайки, днища, крышки, штуцера, люки-лазы, фланцевые соединения, а также предохранительная и запорная арматура и контрольно-измерительные приборы. Именно совокупность их состояния определяет вывод о том, можно ли безопасно эксплуатировать сосуд дальше.

Когда экспертиза сосуда обязательна

Основания для экспертизы промышленной безопасности установлены Федеральным законом № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Для сосудов под давлением это следующие ситуации:

     • истёк срок службы, назначенный изготовителем в паспорте сосуда;
     • в документации отсутствуют данные о сроке службы, а фактическая наработка превысила 20 лет;
     • сосуд отработал назначенное число циклов нагружения;
     • произошла авария или инцидент с повреждением сосуда;
     • выполнены работы по изменению конструкции, замене материала несущих элементов или восстановительному ремонту с применением сварки;
     • отсутствует техническая документация, необходимая для безопасной эксплуатации, либо истёк срок её действия.

Эксплуатация сосуда с истёкшим ресурсом без положительного заключения экспертизы прямо запрещена. Особая коварность сосудов под давлением в том, что коррозия и трещины развиваются скрытно, а разрушение происходит внезапно — поэтому регулярное диагностирование является не формальностью, а необходимой мерой предупреждения аварий.

Нормативная база

Правовую основу составляет закон № 116-ФЗ, а конкретные технические требования к сосудам изложены в Федеральных нормах и правилах «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утверждённых приказом Ростехнадзора. Этот документ регулирует устройство, монтаж, ремонт, техническое освидетельствование и диагностирование сосудов. Порядок проведения самой экспертизы и требования к заключению устанавливают Федеральные нормы и правила «Правила проведения экспертизы промышленной безопасности». При диагностировании также применяют методики технического диагностирования сосудов, стандарты на методы неразрушающего контроля и нормы расчёта на прочность.

Как проходит диагностирование сосуда

Экспертиза сосуда под давлением строится на объективных измерениях и проходит несколько последовательных этапов:

     1. Анализ технической документации. Эксперт изучает паспорт сосуда, чертежи, сведения о рабочей среде и параметрах, историю ремонтов, результаты
         предыдущих освидетельствований, данные о коррозионной агрессивности среды.
     2. Подготовка к обследованию. Сосуд освобождают от рабочей среды, отключают, продувают и промывают, обеспечивают доступ внутрь через люки-лазы,
         очищают внутренние поверхности от отложений и продуктов коррозии.
     3. Визуальный и измерительный контроль. Осматривают наружные и внутренние поверхности, сварные соединения, зоны штуцеров и опор, выявляют
         коррозию, язвы, трещины, отдулины, деформации.
     4. Неразрушающий контроль. Проводят ультразвуковую толщинометрию стенок и днищ, ультразвуковую и магнитопорошковую дефектоскопию, капиллярный
         контроль, при необходимости — радиографию сварных швов.
     5. Гидравлическое испытание. Сосуд заполняют водой и нагружают пробным давлением, превышающим рабочее, контролируя герметичность и отсутствие
          деформаций.
     6. Расчёты и заключение. По результатам выполняют поверочные расчёты на прочность, определяют остаточный ресурс и формулируют вывод о
         соответствии сосуда требованиям промышленной безопасности.

Роль гидравлических испытаний

Гидравлическое испытание — один из ключевых элементов проверки сосуда. Его суть в том, что сосуд заполняют водой и создают пробное давление, заметно превышающее рабочее, выдерживая под ним заданное время. Такое испытание одновременно проверяет прочность корпуса и герметичность всех соединений: при наличии критических дефектов они проявятся в контролируемых, безопасных условиях, а не при рабочей эксплуатации. Вода как испытательная среда практически несжимаема, поэтому даже при разрушении энергия высвобождается несопоставимо меньшая, чем при пневматическом испытании газом. По результатам гидроиспытания оценивают отсутствие течей, потения металла, видимых остаточных деформаций и падения давления.

Механизмы износа сосудов под давлением

Понимание характера повреждений помогает правильно спланировать диагностирование. Для сосудов под давлением характерны:

     • Общая и язвенная коррозия внутренней поверхности под действием рабочей среды, ведущая к утонению стенок и днищ;
     • Наружная коррозия под тепловой изоляцией и в зонах скопления влаги;
     • Трещины в сварных соединениях, зонах приварки штуцеров и опор, в местах концентрации напряжений;
     • Усталостные повреждения у сосудов с частыми циклами наполнения и сброса давления;
     • Изменение свойств металла под воздействием температуры и агрессивных сред.

Именно эти зоны получают приоритетное внимание при визуальном контроле, толщинометрии и дефектоскопии. Для сосудов, работающих с агрессивными или коррозионно-активными средами, скорость утонения может быть значительной, поэтому число контрольных точек и периодичность обследований для них выше, чем для сосудов с нейтральной средой.

Результаты экспертизы и остаточный ресурс

Итог экспертизы — обоснованный вывод о возможности дальнейшей эксплуатации сосуда и назначенный срок безопасной работы. По замерам толщины стенок вычисляют скорость коррозии и прогнозируют момент достижения отбраковочной толщины, по результатам дефектоскопии оценивают допустимость дефектов, а расчёты на прочность подтверждают запас несущей способности. При положительном результате устанавливается срок до следующего диагностирования; при выявлении опасных дефектов формулируются условия — ремонт, снижение рабочего давления, сокращение межконтрольного интервала — либо вывод о невозможности дальнейшей эксплуатации. Заключение приобретает юридическую силу только после регистрации в реестре территориального органа Ростехнадзора.

Частые вопросы

Нужна ли экспертиза для воздушного ресивера компрессора? Да, если ресивер работает под давлением более 0,07 МПа и наступили основания по закону № 116-ФЗ — истёк срок службы, превышена наработка 20 лет при отсутствии данных о ресурсе, был ремонт с изменением конструкции и так далее.

Чем экспертиза отличается от технического освидетельствования? Освидетельствование — это периодические осмотры и гидроиспытание в рамках нормальной эксплуатации. Экспертиза промышленной безопасности проводится при наступлении оснований по закону и включает углублённое диагностирование с расчётом остаточного ресурса.

Всегда ли требуется гидравлическое испытание? Гидроиспытание — стандартный элемент проверки прочности и плотности сосуда. Его объём и параметры определяются программой работ и технической документацией; в отдельных обоснованных случаях применяют альтернативные методы контроля.

Обязательна ли регистрация заключения? Да. Без внесения в реестр Ростехнадзора заключение не имеет юридической силы и не подтверждает право на дальнейшую эксплуатацию сосуда.

Экспертиза промышленной безопасности сосудов, работающих под давлением, позволяет вовремя обнаружить коррозионное утонение, трещины и другие скрытые дефекты и предотвратить внезапное разрушение оборудования. Планомерное диагностирование, гидравлические испытания и привлечение аккредитованной организации обеспечивают и соблюдение требований закона, и безопасность персонала, и устойчивую работу компрессорных, технологических и энергетических установок предприятия.
