Краны третьей размерной группы

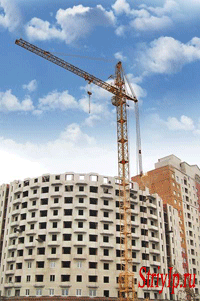

Краны третьей размерной группы, грузо-подъёмные краныБашенные краны третьей размерной группы с грузовым моментом 100 ... 125 т/м предназначены для массового жилищно-гражданского строительства зданий высотой 5-9-12 этажей. Одни краны рассчитаны на работу в районе умеренного климата (+40 ... -40 °С), другие - в районах холодного климата (до —60°С). В эту размерную группу входят краны с подъемной и балочной стрелами.

Все краны однотипны, с поворотной башней и нижним расположением противовеса: у кранов КБ-309ХЛ и КБ-308А башня выполнена решетчатой из уголков, у кранов КБ-10ЗА - из труб большого диаметра.

Ходовые рамы кранов этой группы изготовлены с поворотными балками-флюгерами, позволяющими проходить по кривым и недостаточно хорошо выполненным путям, а также уменьшать транспортную ширину при перевозках.

Опорно-поворотное устройство всех кранов однорядное, роликовое с внутренним зацеплением.

Поворотная платформа плоская, с шпренгельной фермой сверху для крепления с помощью подкосов башни в вертикальном положении. На поворотной платформе размещены грузовая и стреловая лебедки, механизм поворота и шкаф электрооборудования. В центре рамы расположен бескольцевой токоприемник. Ограничитель угла вращения не позволяет поворотной части крана делать более трех оборотов в одну сторону.

Башня крана КБ-308А имеет неподвижное основание — портал, через который проходят типовые секции, выдвигаемые при наращивании снизу. В рабочем положении нижняя секция башни торцами своих поясов опирается на опорный ярус портала через диагональные балки. Выдвижение секций осуществляется грузовой лебедкой с помощью монтажного полиспаста и люльки, на которую устанавливают очередную секцию башни. Кроме крана на строительной площадке вам может понадобиться телескопический погрузчик или, к примеру, колесный экскаватор.

Стрелы кранов - решетчатой конструкции. На кранах КБ-10ЗА и КБ-309ХЛ изменение вылета осуществляется подъемом стрелы, а на кране КБ-308А — перемещением грузовой тележки вдоль горизонтально расположенной балочной стрелы. Стрела крана КБ-308А может быть установлена также под углом 30° к горизонту. Благодаря специальной запасовке канатов грузовая тележка имеет возможность передвижения вдоль наклонной стрелы, Стрелы кранов, грузо-подъёмные краныпри этом груз будет по-прежнему перемещаться по горизонтали, что повышает монтажные свойства башенного крана при установке строительных конструкций в рабочее положение.

На всех кранах применены полиспасты переменной кратности, позволяющие повысить грузоподъемность крана на с 5 т при двукратном полиспасте до 10 т при четырехкратном полиспасте - до 20 т.

Краны третьей размерной группы моноосные. Они перевозятся на поднапорной тележке в прицепе за автомобилем-тягачом. При монтаже башни кранов КБ-110.ЗА и КБ-309ХЛ поднимают в рабочее вертикальное положение в полностью собранном виде, а башню крана КБ-308А - с неполным числом секций и потом наращивают до необходимой высоты.
