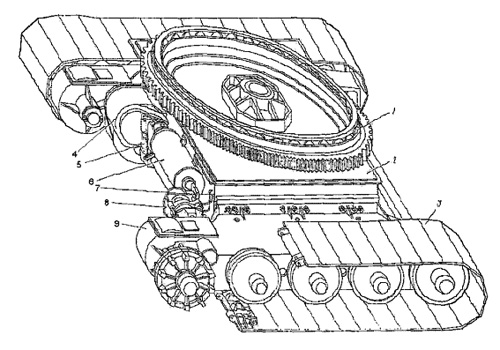

Тележка ходовая
|
Кинематическая схема Детали и сборочные единицы Оборудование рабочее |
Платформа с механизмами Тележка ходовая Подшипники качения |
Поз. на рис. |
Обозначение |
Наименование |
Куда входит |
обозначение сборочной единицы |
кол-во на сбороч. ед. |
1 |
1085.35.00CБ |
Круг роликовый |
1080.26.00СБ |
1 |
— |
1085.35.00СБ |
Круг роликовый |
1082.26.00СБ |
1 |
2 |
1080.27.00СБ |
Рама нижняя |
1080.26.00СБ |
1 |
3 |
1080.34.00СБ |
Цепь гусеничная |
|
2 |
4 |
1080.28.00СБ |
Редуктор хода |
|
1 |
— |
1080.28.00СБ |
Редуктор хода |
1082.26.00СБ |
1 |
5 |
1080.29.00СБ |
Тормоз хода |
1080.26.00СБ |
1 |
— |
1080.29.00СБ |
Тормоз хода |
1082.26.00CБ |
1 |
6 |
— |
Электродвигатель ДПЭ-52 |
1080.26.00СБ |
1 |
— |
— |
Электродвигатель ДПЭ-52 |
1082.26.00CБ |
1 |
7 |
1080.37.00СБ |
Система гидравлическая |
1080.26.00СБ |
1 |
— |
1082.37.00СБ |
Система гидравлическая |
1082.26.00СБ |
1 |
8 |
1080.30.00СБ |
Муфта переключения левая |
1080.26.00CБ |
1 |
— |
1080.30.00СБ |
Муфта переключения левая |
1082.26.00СБ |
1 |
— |
1080.31.00СБ |
Муфта переключения правая |
1080.20.00СБ |
1 |
— |
1080.31.00СБ |
Муфта переключения правая |
1082.26.00СБ |
1 |
9 |
1080.33.00СБ |
Ход гусеничный |
1080.26.00CБ |
1 |
— |
1080.33.00СБ |
Ход гусеничный |
1082.26.00CБ |
1 | |
|
